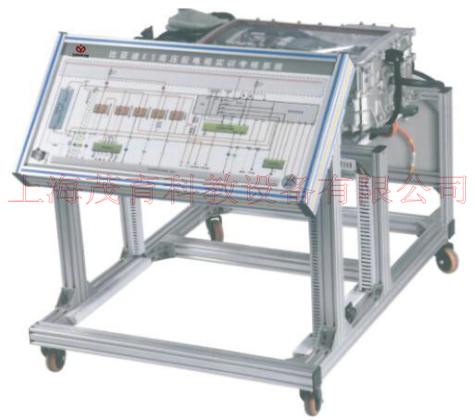

E5型高壓電控總成訓練臺,E5型高壓電控總成訓練設備,E5型高壓電控
2022-02-08 09:12
選用純電動車高壓配電箱總成（帶高壓繼電器與保險絲），通過解剖，剖面噴涂不同顏色，總成內部的機械電氣結構和相互之間的裝配關系清楚的顯現在外面。展示高壓配電箱內部結構，可對照解剖物，了解高壓配電箱結構與原理。
二、E5型高壓電控總成訓練臺,E5型高壓電控總成訓練設備,E5型高壓電控總成訓練裝置功能特點
1.高壓配電箱平放在臺面上，外觀察內部的機械電氣結構和相互之間的裝配關系。
2.高壓配電箱內部器件涂以不同顏色，清晰顯示安裝位置和電氣連接。
3.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
4.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。
5.設備框架采用40mm×40mm和一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
6.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。
三、E5型高壓電控總成訓練臺,E5型高壓電控總成訓練設備,E5型高壓電控總成訓練裝置技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5.純電動車高壓配電箱總成：比亞迪新能源汽車E6，帶高壓繼電器與保險絲
四、實訓（實驗）項目
純電動車高壓配電箱結構與原理認知實訓。
純電動車高壓配電箱拆裝與檢測實訓。
五、基本配置
解剖的純電動車高壓配電箱，原理面板圖，可移動臺架。
