自動順序控制電路實驗

一、自動順序控制電路實驗-操作所需電器元件明細表：見表7

代號	名稱	型號	規(guī)格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A	1
FU	螺旋式熔斷器	RL1-15	配3A熔斷體	5
KM1 KM2	交流接觸器	CJX2-0910	線圈AC380V	2
	繼電器方座	PF-083A		2
FR1 FR2	熱繼電器	JRS1D-25	整定電流0.63-1A	2
KT	時間繼電器	ST3PA	AC380V	1
SB1 SB2	按鈕開關	LAY16		2	SB1為紅色 SB2為綠色
M1、M2	三相鼠籠式異步電動機		380V（Y/△）	2

二、自動順序控制電路實驗電路圖

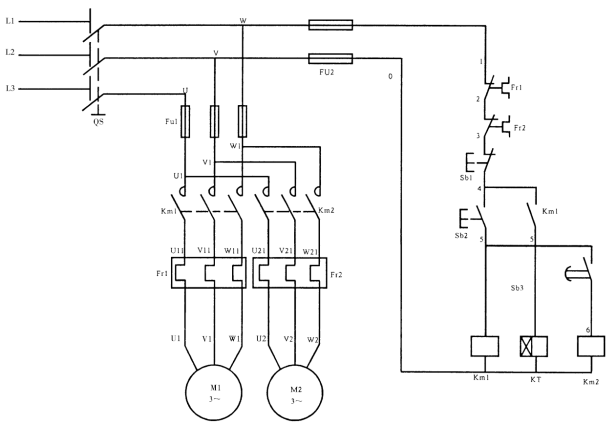

                                                                             圖1（a）

圖1（a）中，用手按下按鈕SB2后KM1得電吸合，電機M1起動，此時4——5處KM1常開變?yōu)槌ｉ]，時間繼電器KT線圈得電，延時后5——6吸合，KM2線圈得電，電機M2起動，實現自動順序起動。
三、自動順序控制電路實驗-安裝與接線
布置與接線可參考圖7（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

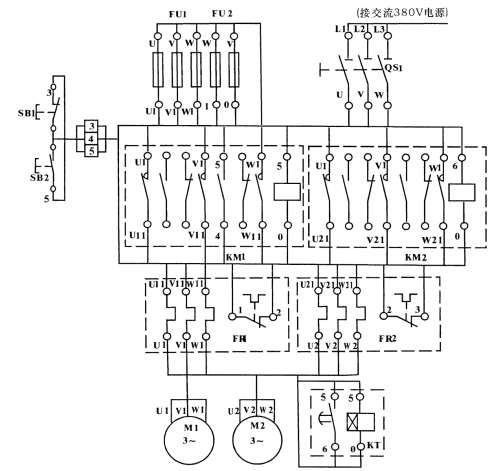

                                                               圖1b
四、檢測與調試
   經檢查安裝接線無誤后，操作者可自行通電試車，若出現故障應分析原因排除故障使之正常工作。
