三相異步電動機的M-S曲線測繪
一、三相異步電動機的M-S曲線測繪-
實驗目的:
了解三相異步
電動機輸出轉矩特性。
二、預習要點:
1、如何利用現有設備測定三相線繞式異步電動機的輸出轉矩特性。
2、如何根據所測出的數據計算被試電機的輸出轉矩特性。
三、實驗項目
1、測定三相鼠籠式異步電動機的M-S曲線
2、測定三相線繞式轉子異步電動機在R
S=0時的M-S曲線。
四、實驗方法:
1、實驗設備
序 號 |
型 號 |
名 稱 |
數 量 |
1 |
DQ03-1 |
導軌、編碼器及轉速表 |
1件 |
2 |
DQ19 |
校正直流測功機 |
1件 |
3 |
DQ10 |
三相鼠籠式異步電動機 |
1件 |
4 |
DQ11 |
三相線繞式異步電動機 |
1件 |
5 |
DQ22 |
直流電壓、毫安、安培表 |
1件 |
6 |
DQ44 |
交流電流表 |
1件 |
7 |
DQ45 |
交流電壓表 |
1件 |
8 |
DQ25 |
單三相智能功率、功率因數表 |
1件 |
9 |
DQ27 |
三相可調電阻器 |
1件 |
10 |
DQ29 |
可調電阻器、電容器 |
1件 |
11 |
DQ31 |
波形測試及開關板 |
1件 |
2、屏上掛件排列順序
DQ45、DQ44、DQ25、DQ31、DQ22、DQ29、DQ27、
3、鼠籠式異步電機與校正直流測功機空載損耗的測定。
(1)參考實驗2-1測直流電機MG電樞電阻R
a=
Ω
(2)按圖6-3接線,圖中M用編號為DQ10的三相鼠籠式異步電動機,額定電壓:220V,△接法。MG用編號為DQ19的校正直流測功機。S選用DQ31掛箱上的對應開關,并將S斷開。R
1選用DQ29的180Ω阻值加上DQ27上四只900Ω串聯再加兩只900Ω并聯共4230Ω阻值,R
f1選用DQ29上1800Ω阻值。

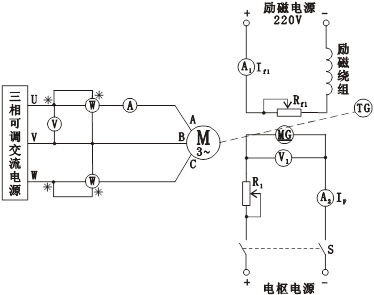

圖1 三相鼠籠式異步電動機M-S測繪接線圖
(3)三相鼠籠式異步電動機與校正直流測功機同軸連接。將R
f1調至最小位置,R
1調至最大位置。先開啟勵磁電源,然后接通電樞電源,使電機MG起動運轉。調高電樞電源輸出電壓至220V及調節R
f1的阻值,使電機轉速為1500r/min,逐次減小電樞電源輸出電壓或增大R
1阻值,使電機轉速下降直至n=0r/min,在其間測量電機每間隔100r/min MG的U
a0、I
a0及n值,共取16組數據記錄于表2中。
表6-2
序 號 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
n(r/min) |
1500 |
1400 |
1300 |
1200 |
1100 |
1000 |
900 |
800 |
Ua0(V) |
|
|
|
|
|
|
|
|
Ia0(A) |
|
|
|
|
|
|
|
|
P0(W) |
|
|
|
|
|
|
|
|
序 號 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
n(r/min) |
700 |
600 |
500 |
400 |
300 |
200 |
100 |
0 |
Ua0(V) |
|
|
|
|
|
|
|
|
Ia0(A) |
|
|
|
|
|
|
|
|
P0(W) |
|
|
|
|
|
|
|
|
4、鼠籠式異步電動機的M-S曲線的測繪
(1) S斷開,DQ10的定子繞組接成三角形的情況下。把R
1、R
f1阻值置最大位置,將控制屏左側三相調壓器旋鈕向逆時針方向旋到底,即把輸出電壓調到零。
(2) 檢查控制屏下方“直流電機電源”的“勵磁電源”開關及“電樞電源”開關都須在斷開位置。接通三相調壓“電源總開關”,按下“啟動”按鈕,旋轉調壓器旋鈕使三相交流電壓慢慢升高,觀察電機轉向是否符合要求。若符合要求則升高到U=127V,并在以后實驗中保持不變。
(3)接通勵磁電源。接通控制屏右下方的“電樞電源”開關,在開關S的下端測量電機MG的輸出電壓的極性,先使其極性與S開關1'端的電樞電源相反。在R
1阻值為最大的條件下將S閉合。
(4)調節“電樞電源”輸出電壓或R
1阻值,使電動機從接近于堵轉到接近于空載狀態;當電動機接近空載而轉速不能調高時,將S斷開,調換MG電樞極性(在開關S 的兩端換)使其與“電樞電源”同極性。調節“電樞電源”電壓值使其與MG電壓值接近相等,將S閉合。保持M端三相交流電壓U=127V,減小R
1阻值直至短路位置(注:DQ27上6只900Ω阻值調至短路后應用導線短接)。升高“電樞電源”電壓使電動機M的轉速達同步轉速n
0,在0r/min ~1500r/min范圍內測取電機MG的U
a、I
a、n等值,共取16組數據記錄于表6-13中。
表6-3 U=127V
序 號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
n(r/min) |
0 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
S |
|
|
|
|
|
|
|
|
Ua(V) |
|
|
|
|
|
|
|
|
Ia(A) |
|
|
|
|
|
|
|
|
M(N.M) |
|
|
|
|
|
|
|
|
序 號 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
n(r/min) |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
S |
|
|
|
|
|
|
|
|
Ua(V) |
|
|
|
|
|
|
|
|
Ia(A) |
|
|
|
|
|
|
|
|
M(N.M) |
|
|
|
|
|
|
|
|
五、實驗注意事項
調節串聯的可調電阻時,要根據電流值的大小而相應選擇調節不同電流值的電阻,防止個別電阻器過流而引起燒壞。
六、實驗報告
1、根據實驗數據繪制鼠籠式異步電動機與線繞式異步電動機的M-S曲線。

計算公式:
式中 M——受試異步電動機M的輸出轉矩(N·m);
U
a——測功機MG的電樞端電壓(V);
I
a——測功機MG的電樞電流(A);
R
a——測功機MG的電樞電阻(Ω);
P
0——對應某轉速n時的空載損耗(W)。
注:上式計算的M值為電機在U=220V時值,由U=127V時的轉矩值折算。
2、繪制電機機組的空載損耗曲線P
0=f(n)。
