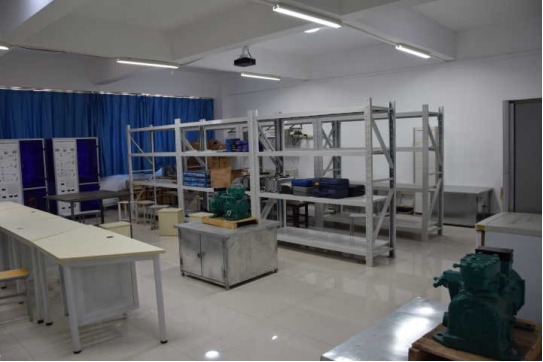

空調制冷實訓室建設及主要設備功能介紹

空調制冷實訓室是電氣工程系供熱通風與空調工程專業建設的以服務專業教學為目的的綜合實訓室，為提高教學質量、培養學生專業實踐能力提供了有力的保證。
一、主要教學實訓設備包括：

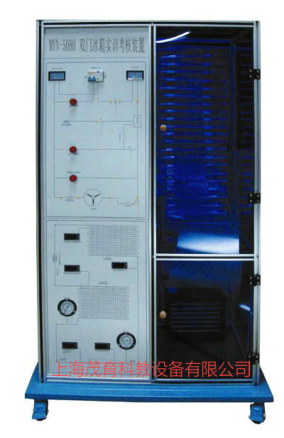

1、MYN-508H雙門冰箱考核實訓設備直接用于實訓演練，其余作為展示及演練備用，包含了直冷、間冷等常見的基本形式。可以很好地展示電冰箱的結構、制冷原理與電氣工作原理。

本設備是專門為大中院校、中職學校制冷類專業而研制的制冷制熱實訓設備，根據制冷制熱類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統、電氣控制系統、系統調試、故障診斷等特點進行設計。強化了學生對空調冰箱系統管路的安裝與維修系統調試等的等的綜合職業能力。
本冰箱的制冷系統、電氣控制系統、故障設置系統于一體，直觀展示了本冰箱的系統結構、制冷原理�？汕宄�的看到制冷循環系統結構及主要部件的實物，系統配置有交流電壓表、溫度表、真空高低壓表、信號指示燈，使整個冰箱系統的實時工作一目了然。適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、家用制冷設備原理與維修和制冷設備維修工等教學實訓。
功能特點：
1）實訓裝置直觀展示了直冷式/間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2）整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3）系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際教學接軌。
4）裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5）可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。

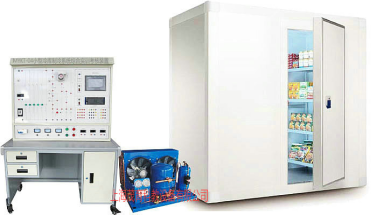

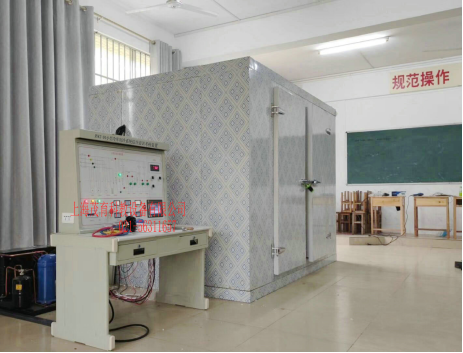

2、MYKT-04 小型冷庫制冷系統綜合實訓考核裝置其原理大同小異，但是可以擴展我們隊該類設備的認識。


本裝置是根據職業教育課程改革和教材建設規劃"的教學要求，根據制冷類行業維修技術的特點，針對空調電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。適合中高職院校及技工學校的制冷技術、制冷流體機械、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
裝置特點：
1）該實訓考核裝置具有電力拖動控制、PLC控制和觸摸屏控制三種控制方式，配溫度傳感器及采集模塊，可進行數據采集
2）直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3）實訓性強：可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿真

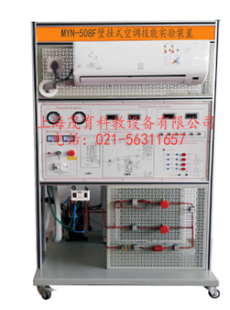

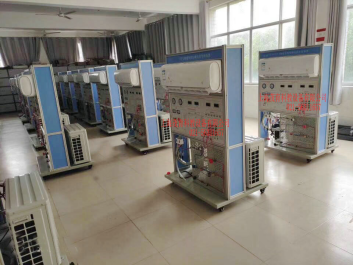

3、MYN-508F壁掛式空調技能實驗裝置全部用于實踐演練。另外還有變頻空調、熱泵型空調、多聯機等多種空調共4臺，主要用于理論教學的演示以及空調器結構認識與電路分析等教學環節應用。


本實驗裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力，適用于制冷原理及應用、制冷空調技術、制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
裝置特點：
1）整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2）裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；前面板中間印有電氣控制系統原理圖，并設有相應測試點。
3）后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
4）本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
5）設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
6）制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，和故障設定
7）實驗后部有一張噴繪的制冷系統原理圖，結構為鐵質板金，尺寸1000*300MM
8）提供軟件可監控電壓，電流，頻率，功率，功率因數，壓力，流量等的，可實時顯示在PC上，并可打印。
9）空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。

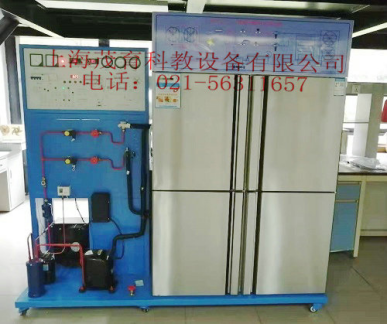

4、MYKT-03一機兩庫模擬實驗設備將電冰箱的制冷系統與電路部分充分展開，對于幫助同學認識電冰箱制冷系統構成及電路原理是非常直觀與方便的。同時，該設備還可以直接用于動手演練，并設有故障設置功能，可進行實作考試，方便了教學。

本實驗設備是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計。該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核，能滿足實訓教學、實際工程訓練的需要。
裝置特點：
1）綜合性強：整套實中裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求
2）直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3）實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作
4）安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

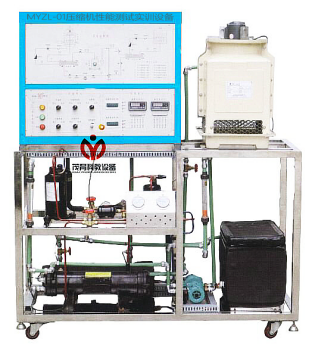

5、MYKT-01制冷壓縮機性能測試實訓裝置，用于學生對壓縮機的結構認識及實訓演練。

本實訓裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計。裝置采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。強化了學生對空調制冷壓縮機性能系統故障診斷與維修等綜合職業能力。能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
裝置特點：
1）本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量
2）采用1匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，系統結構緊湊、布局合理，造型美觀大方
3）設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
技術性能：
1）輸入電源：單相三線～220V±10% 50Hz
2）工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3）裝置容量：＜2.5kVA
4）制冷劑：R22
5）制冷量：1.3kW
6）重  量：100kg
7）外形尺寸：120cm×60cm×142cm
8）移動腳輪：100*60mm
6、上述各型設備的主要零部件，如電冰箱壓縮機、電冰箱啟動器、溫控器、化霜繼電器、空調器啟動電容等。

二、主要功能：是開展實踐教學，通過各種項目演練來鞏固課堂上學到的理論知識，提高專業實踐能力，并最終幫助同學取得執業資格證書。為此，我們實訓室配備了各種工具，可以開展多個實訓項目。
本實訓室能夠開展的實訓演練項目包括：
1、各類電工儀表的使用及電工基本操作如剝線、接線、焊接等操作。
2、各類電冰箱、空調器電氣設備與電器元件的性能檢測實驗。
3、電冰箱與空調器的制冷系統維修，包括性能檢測試驗、檢漏、抽真空、充注制冷劑等實訓環節。
4、電冰箱與空調器電路故障排查與檢修實訓。
5、銅管加工，包括喇叭口制作、杯型口制作、螺紋連接等。
6、銅管的氣焊。
三、空調制冷實訓室建設的目的：
通過以上各項目的演練，可以讓同學們具備本專業的基本操作技能，認識常見制冷空調設備，最終能夠通過努力取得制冷工執業資格證書。
