汽車設備汽車示教板汽車發動機實訓設備

汽車專業培養適應我國汽車產業需要的，具有良好的政治素質、文化修養、職業道德、服務意識，德、智、體、美全面發展；掌握現代汽車的基本理論和技術、汽車整車及配件營銷的理論及技巧，具有汽車市場調查與預測、車營銷策劃、汽車推銷技巧和汽車故障診斷的能力，適應汽車營銷企業管理、服務第一線需要的高等職業技術教育�？茖哟螌I(yè)技術人才。
一、汽車示教板
汽車示教板適用于各類院校汽車專業學員實操技能的培訓考核,真實的汽車零部件充分展示車門控制系統組成結構，電動窗控制系統、電動后視鏡系統、中控門鎖系統、防盜系統等,可對系統進行結構和控制系統的認識實訓,汽車示教板上繪有完整的車門控制系統電路圖，可直觀學習系統的工作原理,汽車示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流、頻率等信號參數。

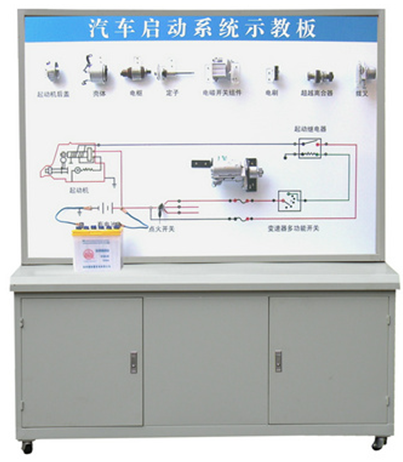

一）MY-8107 汽車起動系統示教板

A、概述
本裝置采用汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。

適用于學校對汽車起動系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

B、功能特點：

1.真實可運行的起動系統，充分展示汽車起動系統的組成結構。

2.操縱起動開關，起動馬達工作，真實演示汽車起動系統的工作過程。通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。

3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。

4.示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。

5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

C、汽車起動系統示教板技術規格：

外形尺寸： 1600×1100×200（長×寬×厚）

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

移動腳輪：100*60mm

示教板采用大眾車型全新行星式起動機，在小車上具有一定的代表性。由起動電機，磁性開關，起動機離合器，減速機構、減震裝置等部分構成。起動系統示教板的上半部分布置了同型起動同的解體原體，各擺放在面板上,下半部分為彩色起動系統原理圖，并安裝了能夠正常運轉的起動機，真實反映汽車起動機的實際工作狀況�？梢苿尤f向輪臺架方便移動

二）MY-8500 發動機點火綜合示教板（六合一）

A、產品簡介：

本設備選用汽車六種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有六種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。

B、結構組成：

安裝六種類型點火系統:

①傳統點火系統(國產白金點火系);

②電控雙缸點火系統(時代超人);

③電控單缸點火系統(帕薩特);

④磁脈沖有分電盤式點火系統整套配件(豐田5A-FE);

⑤電子霍爾式點火系統統整套配件(大眾);

⑥日產SR20光電式點火系統整套配件;

發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、彩色原理與結構圖、故障設置系統、使用說明書及任務驅動式實訓指導書等。

C、功能特點

1．操縱開關及按鈕，可真實演示汽車六種點火系統的工作過程。

2．數顯表顯示各傳感器信號電壓值；

3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；

4．發光二極管顯示系統執行器狀態；

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。6．汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。

6．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

7．裝OBD診斷座，可測試系統故障碼及數據流等參數。

D、技術參數

外形尺寸：1740mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；

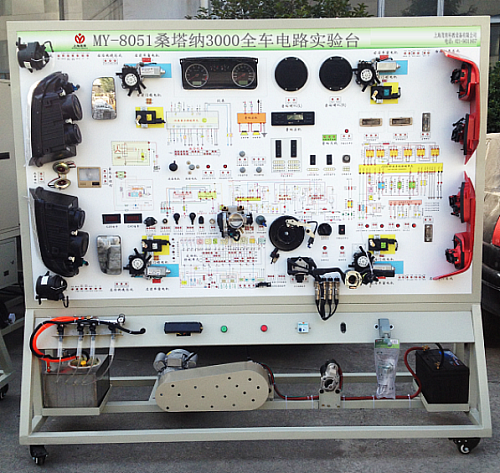

三）MY-8099 桑塔納3000整車電器示教板

A、產品簡介：

本實驗臺以桑塔納3000整車電器系統實物為基礎，由移動臺架、示教面板二部分組成。適用于中高等職業學院和培訓機構的汽車全車電器系統構造與維修實訓教學，能夠滿足對全車電器系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

B、產品結構組成：

燈光系統、儀表系統、防盜系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。

C、產品功能特點：

展示功能：

1、把整車電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器系統的結構和工作原理。

2、彩色完整的整車電器系統結構組成圖和電路原理圖，便于對整車電器系統的結構組成和電路的工作原理教學。

動態運行功能：

在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、車身防盜、電動窗、音響系統等全套整車電器設備的工作原理和過程；

檢測功能：

通過外接式的檢測端子，可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析；數字電壓表可代替萬用表測量相關的電壓值。

實時顯示功能：

儀表顯示單元實時顯示發動機的各項數據，LED燈顯示或執行器的工作狀態，高精度數字電壓表實時顯示各傳感器或執行器的電壓值等；

故障設置與考核功能：

通過集成電路故障設置器，可對所有系統電氣斷路故障和虛接故障二種典型故障類型進行設置。便于通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。

D、產品工藝：

a、面板工藝和特點

面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。

1、采用10mm厚優質高密度PVC板作底板。

2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，具有耐磨不易退色等特點。

b、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。

c、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。

d、金屬表面采用高溫噴塑處理，漆面堅固美觀。

產品外形尺寸：（長*寬*高）2040*650*1850（mm）

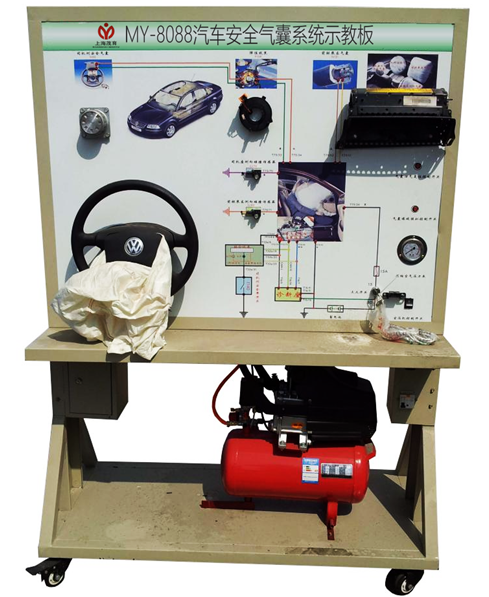

四）MY-8059 安全氣囊示教板

A、技術參數：

使用環境：溫度-5℃～40℃；濕度≤80％

汽車型號：帕薩特B5

工作電壓：220V

頻率：50/60HZ；

功率：350W

示教板尺寸：1600×1100×200（長×寬×厚）

儲物柜規格：16000×500×700（長×寬×高）

萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

B、產品組成：

產品組成: 安全氣囊電腦、碰撞傳感器、壓縮空氣罐、左右安全氣囊、可移動臺架、使用說明書及實驗指導書等等。

C、功能特點：

本實驗臺可使學生了解安全氣囊系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測執行器的電壓及電阻值。

設置安全氣囊系統常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

D、▲智能化故障設置和考核系統要求：

1）配有網絡型智能化故障設置和考核系統：
①采用數字化集成電路板及最新MCU技術與配套的故障設置控制技術；

②不需要電腦就可獨立進行考試考核，老師與學生界面分開，老師通過密碼進入教師界面出題，學生在普通界面答題；

③帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯；

④具有高清淅 (0.225×0.225點) 3.8寸（含3.8寸）以上的液晶顯示屏，中文菜單式操作界面，人機對話友好；

⑤操作按鍵少，操作簡單快捷；

⑥可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象；能夠設置與控制模塊腳有關的各種常見故障；

⑦可根據設備使用要求調整故障設置點的數量和類型；

⑧安裝有RJ45網絡接口，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網絡，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

2）帶網絡型智能化故障診斷和考核平臺接口，與網絡型智能化故障設置和考核系統對接后可實現以下功能：
①可編輯試題及答案、試題存盤、導入試題，每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制；
②可對班級每個學生的考試成績進行統計，形成班級成績報表(學生姓名、報考級別、考試成績)；
③可設置系統登陸密碼：新建用戶和密碼設置與更改；
④能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。

二、汽車發動機實訓設備
汽車發動機實訓設備滿足電控發動機調試、運行、檢測等全過程需要,直觀反映各種故障設置時對發動機性能的影響,可使學生掌握汽車各系統的結構、工作原理、性能特點、技術狀態等，能檢測與維修汽車常見故障。設備通過調試、運行、檢測全面系統展示控制系統的工作原理。汽車發動機實訓設備通過智能故障的設置和檢測使教師更有效的實現教學功能,更形象地滿足學生實際的教學操作需要。
一）汽車ABS制動系統實訓臺
